Bloc traceur pour semoir agricole – Pilotage de deux traceurs avec un seul distributeur
01
Contexte et enjeu

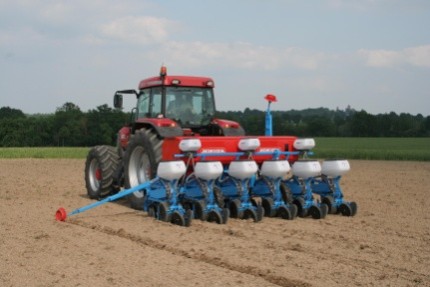

Sur les semoirs agricoles équipés de traceurs, l’exploitant doit piloter plusieurs vérins de traceurs pour marquer les passages, tout en conservant une commande simple et robuste. Utiliser un distributeur par traceur complique le circuit et la conduite. L’enjeu est donc de piloter deux traceurs avec un seul distributeur, en garantissant la sécurité en cas de collision avec un obstacle et en maîtrisant la vitesse des mouvements.
02
Solution GT Hydraulique

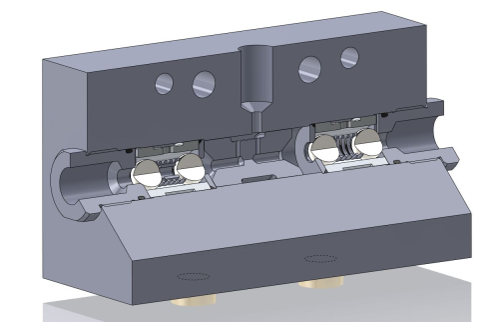

GT HYDRAULIQUE conçoit un bloc hydraulique installé sur le semoir, permettant de gérer deux traceurs à partir d’un seul distributeur. Le fonctionnement est séquentiel : une première impulsion en poussant fait sortir le vérin du premier traceur, une seconde impulsion en tirant le fait rentrer ; une nouvelle impulsion en poussant commande la sortie du deuxième vérin, et une dernière impulsion en tirant le fait rentrer. Le bloc peut être équipé en option d’une limitation de débit sur les rentrées et/ou sorties, et d’un limiteur de pression permettant le repli automatique des traceurs en cas de collision avec un obstacle.
03
Résultats et bénéfices pour le client
Cette solution simplifie le pilotage hydraulique des traceurs en regroupant la commande sur un seul distributeur, ce qui facilite la conduite et réduit la complexité du circuit. Le fonctionnement par impulsions successives offre une logique de commande intuitive pour l’utilisateur du semoir. Les options de limitation de débit permettent de maîtriser la vitesse des mouvements, tandis que le limiteur de pression assure la protection des traceurs et du semoir en cas de choc, améliorant la fiabilité et la durée de vie de l’ensemble.
Caractéristiques techniques principales
Bloc hydraulique installé sur un semoir agricole équipé de deux traceurs.
Pilotage de deux vérins de traceurs avec un seul distributeur :
1re impulsion en poussant : sortie du vérin 1.
2e impulsion en tirant : rentrée du vérin 1.
3e impulsion en poussant : sortie du vérin 2.
4e impulsion en tirant : rentrée du vérin 2.
Option 1 : limitation de débit sur les rentrées et/ou sorties de traceur.
Option 2 : limiteur de pression permettant le repli des traceurs en cas de collision avec un obstacle.
Domaines d’application
Ce bloc traceur s’adresse aux semoirs agricoles équipés de traceurs, aux fabricants de matériels agricoles souhaitant simplifier le pilotage hydraulique des traceurs, et aux exploitations qui recherchent une solution de commande fiable, intuitive et sécurisée pour leurs équipements de traçage.
