Tuyautage d’un vérin de presse à mouler

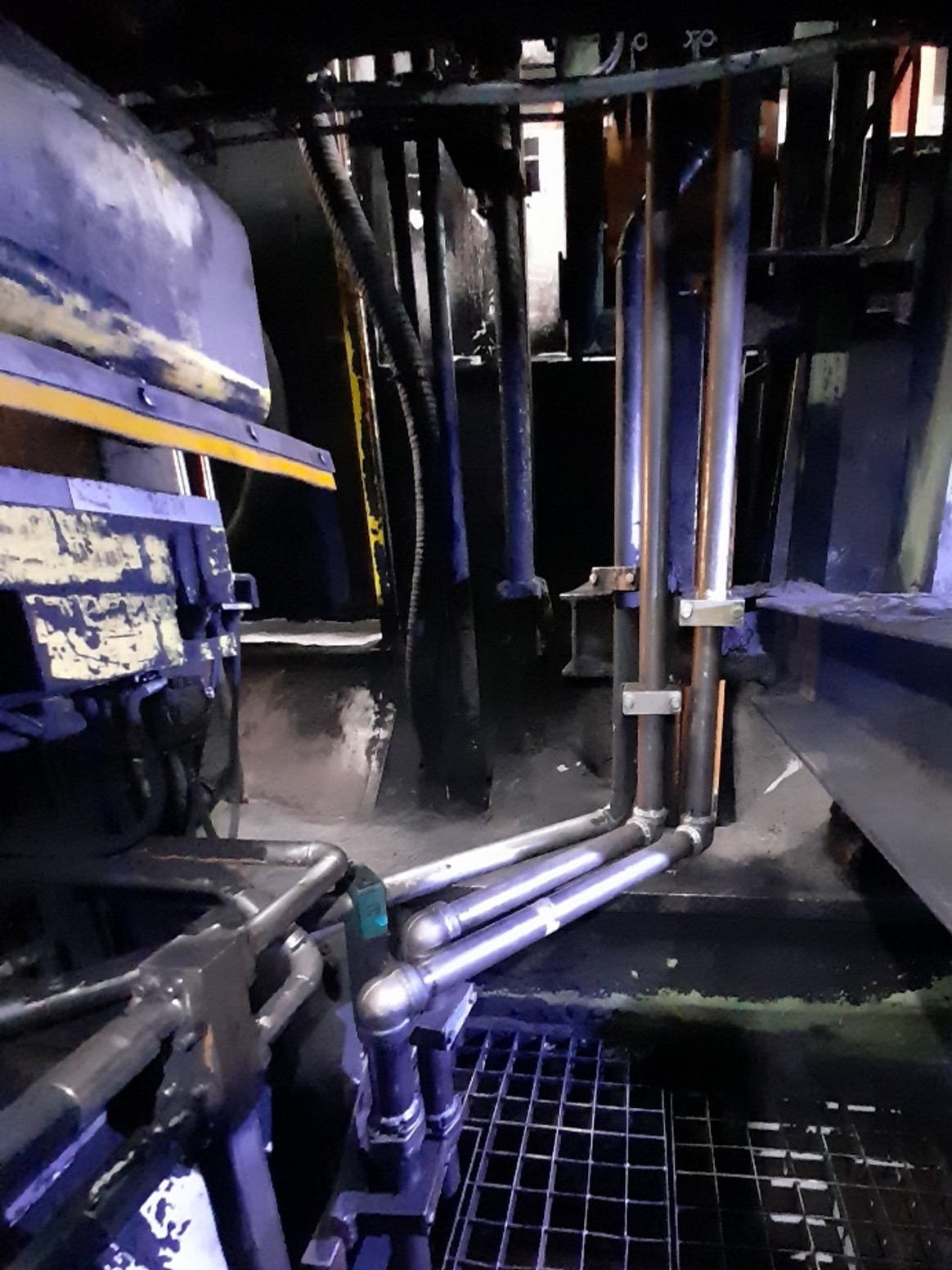

Installation d’une tuyauterie 2’’1/2 Schedule 80, socket welding et pointage sur site pour montage sans contrainte, raccordée en bride CETOP et SAE.
01
Contexte et enjeu
Sur une presse à mouler, le vérin doit être raccordé à la centrale hydraulique via une tuyauterie dimensionnée et posée de manière à éviter les contraintes mécaniques et les défauts de surface, comme la calamine. Le client a besoin d’une installation de tuyauterie robuste, bien alignée et testée, permettant de garantir la pression de fonctionnement et la fiabilité du mouvement du vérin.
02
Solution GT Hydraulique
GT HYDRAULIQUE réalise l’installation d’une tuyauterie 2’’1/2 Schedule 80 pour le raccordement du vérin de presse à mouler. Le montage est réalisé en socket welding et par pointage sur site client afin d’assurer un montage sans contrainte et de limiter la formation de calamine. Le départ de la tuyauterie se fait en bride CETOP, et le raccordement du vérin est réalisé en bride SAE. La tuyauterie est dimensionnée pour une pression d’utilisation de 90 bar et une pression d’épreuve de 120 bar. Des essais statiques et dynamiques en atelier valident le comportement de l’ensemble avant mise en service.
03
Résultats et bénéfices pour le client
Cette intervention garantit un raccordement fiable du vérin à la presse, avec une tuyauterie correctement dimensionnée et posée sans contraintes mécaniques inutiles. Le socket welding et le pointage sur site permettent d’ajuster précisément le cheminement et de limiter la calamine, ce qui améliore la durée de vie de la tuyauterie et la qualité du fluide. Les essais statiques et dynamiques assurent que le circuit supporte les conditions de fonctionnement, ce qui sécurise la production et réduit les risques de fuite ou de défaillance en exploitation.
Caractéristiques techniques principales
Installation d’une tuyauterie 2’’1/2 Schedule 80 pour vérin de presse à mouler.

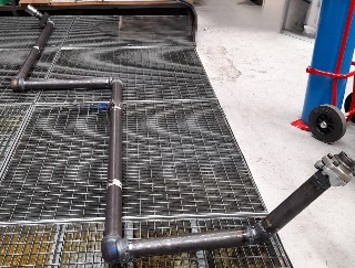

Socket welding et pointage sur site client pour assurer un montage sans contrainte et limiter la formation de calamine.
Départ de la tuyauterie en bride CETOP.

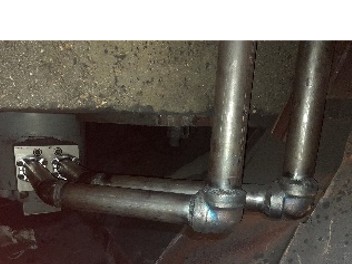

Raccordement du vérin en bride SAE.
Pression d’utilisation : 90 bar.
Pression d’épreuve : 120 bar.
Essais statiques et dynamiques en atelier.
Domaines d’application
Ce type d’intervention concerne les presses à mouler et autres presses industrielles nécessitant une mise en tuyauterie de vérins lourds, ainsi que les installations où la qualité du montage, la maîtrise des contraintes et la validation par essais en atelier sont indispensables pour la fiabilité du circuit hydraulique.
